Desmear除胶渣沉铜线

一句话读懂芯路电科 ABF 除胶渣沉铜线

芯路电科（iEET）ABF 除胶渣沉铜线面向高阶半导体载板——ABF / BT / 玻璃 / 陶瓷基板，以及精细线路、高纵横比结构与光模块的填盲埋孔需求。产线针对除胶残胶、沉铜填孔、槽体再生、结构耐重与精准加药五个量产痛点做独创设计，并提供从实验阶段到量产阶段的全生命周期技术服务，保障产线长期稼动率与一致性。

一、什么是 Desmear 除胶渣沉铜线

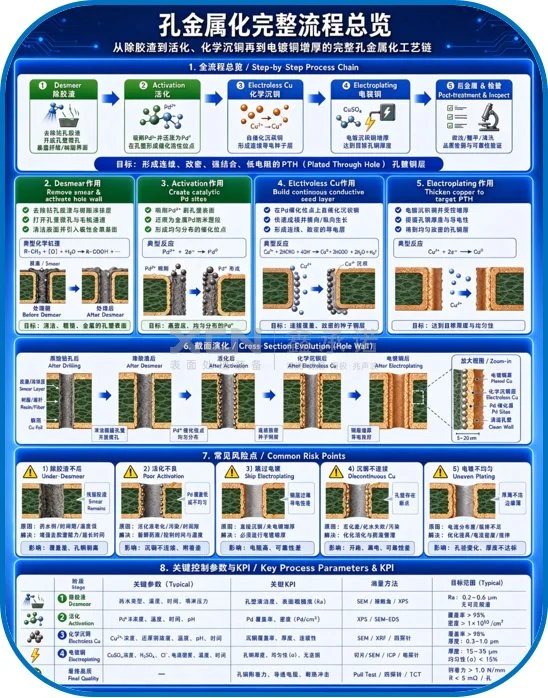

除胶渣沉铜（Desmear + PTH Plating）是高阶载板孔金属化的第一道湿制程：先去除 ABF 树脂、半固化胶与铜箔残留的胶渣，再在微孔与盲孔内沉积一层完整、无空洞的铜层，为后续电镀铜与外层图形化提供可靠结合基础。

iEET 该机型采用龙门式 / 垂直连续式高刚性机架，集成去钻污沉铜（Desmear + PTH）与极薄化电镀铜湿法工艺；针对高阶板，另可同时结合 Plasma 等离子除胶工艺形成整体方案。

行业难点集中在三处：胶渣清除不彻底会堵塞微孔、造成沉铜空腔与结合力下降；高纵横比孔的填孔完整性受药水交换与流场限制，深孔底部易出现空洞或铜层不连续；槽液再生能力不足会让锰离子与杂质累积，直接拖垮良率。iEET 围绕这三类问题形成了系统化的槽体与程序设计。

二、面向的痛点与产线设计

1. 高阶载板基材适配

产线专门面向 Flip Chip 倒装封装的 BT / ABF / TGV / 玻璃与陶瓷基封装基板，适配微孔与高纵深比填盲埋孔的高品质金属化要求。不同基材的树脂体系、热膨胀系数与表面能差异较大，槽体材质与前处理参数需按基材分别匹配。

2. 槽体再生：独创高效率锰价转换控制

沉铜槽液在使用过程中锰离子不断累积，无法直接排放。iEET 采用独创的再生槽高效率锰价转换控制系统，将锰离子在线转化为可回收形态，减少化学品消耗，同时降低槽液因杂质超标而被迫报废的频次——这是保障产线稼动率最直接的一项设计。

3. 结构耐重：高刚性机架

除胶渣沉铜线采用龙门式 / 垂直连续式高刚性机架，按重载工况设计传动与承载结构，在满挂、长时间连续运行下保持姿态稳定，避免板翘变形与掉板卡死，保证孔内药液交换条件在整线节拍内一致。

4. 精准加药：PPM 级闭环补充

全自动药水在线精准分析补充系统，通过高精度在线分析仪与动态闭环加药机制，对铜离子、还原剂与关键添加剂进行实时监控与自动定量补偿，避免人工配药带来的浓度漂移。

5. 维护便利：除胶槽排渣结构

除胶槽采用便捷排渣与防沉淀维护结构，胶渣可快速排出，清洗维护周期延长 40% 以上，减少停机维护对产线稼动率的占用。

三、从实验阶段到量产阶段的全生命周期技术服务

iEET 提供从实验槽验证、工艺参数摸索到量产导入与爬坡的全流程技术支持。客户在量产定型之前，可先用高端实验验证槽做小批量工艺确认，再平滑迁移到量产线，缩短工艺开发周期、降低量产导入风险。

四、设备关键参数与工程能力

五、常见问题

Q1：ABF 载板沉铜最常见的失效是什么？

最常见的是胶渣残留导致的沉铜空腔与结合力不足。根因通常在除胶环节而非沉铜环节——除胶不彻底时，孔壁树脂残留会阻断铜离子沉积，形成底部空洞甚至整孔不通。因此工艺排查应优先确认除胶是否彻底，再调沉铜参数。

Q2：为什么槽液再生能力对稼动率影响这么大？

沉铜槽液属于消耗型药液，锰离子累积到一定程度后药液整体报废，槽体需要清洗、重新配槽与重新跑条件，损失的是整段产能而非单槽时间。iEET 的锰价转换控制系统把再生做成在线动作，把周期性停机换成连续运行。

Q3：高纵横比孔的填孔质量靠什么保证？

核心是孔内药液交换能力。产线通过摇架摆动、循环泵扰动与流场设计，让药水在深孔内形成有效对流，降低上浓下稀的浓度梯度，从而抑制底部空洞、提升填孔完整性。

Q4：先做实验槽还是直接上量产线？

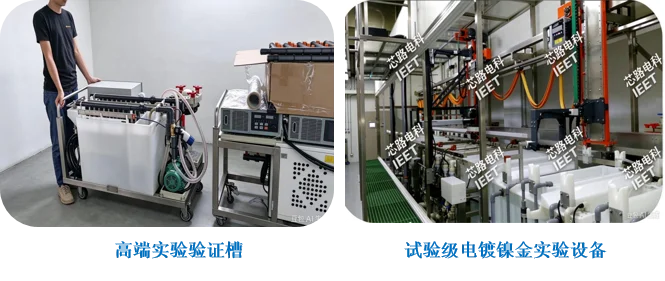

建议先实验验证。iEET 可提供高端实验验证槽与试验级电镀镍金实验设备用于小批量工艺确认，参数窗口确定后再迁移量产，避免在量产线上试错。

Q5：Desmear 除胶和 Plasma 等离子除胶有什么区别，要不要一起用？

常规除胶以药水浸泡与喷淋方式去除树脂残胶；Plasma 等离子除胶利用等离子体活化表面，兼顾去残胶与表面处理。普通板按常规 Desmear 即可；高阶板可同时结合 Plasma 等离子除胶工艺，形成整体方案。

六、适用领域

ABF / TGV / TSV 高阶基板制造，覆盖除胶渣沉铜、全板电镀、图形电镀、填盲埋孔与表面镍钯金核心工艺。终端面向 AI 服务器、高频通信载板、光模块、汽车电子与高端芯片测试。
