Desmear 除胶渣沉铜线：高阶载板孔金属化的工艺控制与产线设计

面向的对象已经和十年前完全不同。ABF、BT、TGV 玻璃、陶瓷基板，线宽线距正从 8/8 μm 往 5/5 μm 以下走，激光微孔孔径目标压到 35 μm，层数从 18 层推到 24 层以上。孔越深越窄，药水越难交换，工艺窗口就越依赖设备本身的稳定性，而不是操作员的手感。

整条链路的顺序是固定的：溶胀 → 碱性高锰酸钾除胶 → 中和 → 活化 → 化学沉铜 → 电镀加厚 → 检测。每一步都伴随副反应，副反应的产物会留在孔里，变成下一道的麻烦。下文按工序拆解决策点，重点讲清楚两件常被含糊过去的事：一是除胶不只是「洗掉脏东西」，二是槽液再生能力如何直接换算成稼动率。

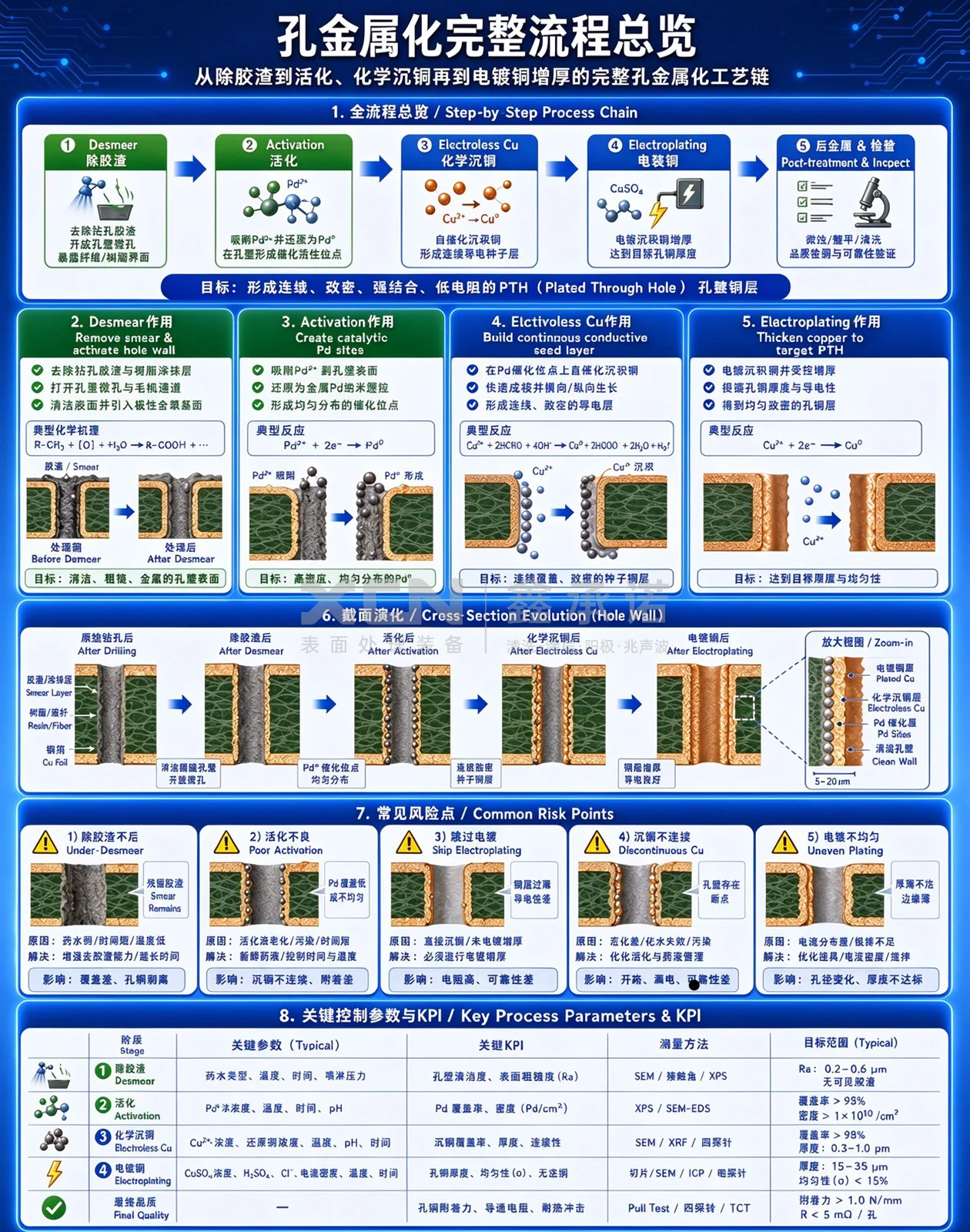

微信图片_20261010152219_14_641 — 图 1 孔金属化完整流程总览：五道主工序、各段副反应、孔内截面演化与关键控制参数

1. 除胶：目标不是「洗干净」，而是造出一个能被钯抓住的表面

1.1 胶渣从哪里来

机械钻孔或激光成孔时，孔壁局部温度瞬间超过树脂的玻璃化转变温度，树脂熔融后被钻头带起、再冷却，就在孔壁和内层铜环上形成一层半固化的树脂膜，这就是胶渣。它的麻烦在于两点：一是覆盖了内层铜，让后续铜层无法与内层形成金属连接；二是它本身是绝缘的，钯催化剂吸附不上去，铜就不会在那里长。

所以除胶不是清洁动作，而是「选择性去除 + 表面重构」的组合动作。目标是去掉胶渣，同时在树脂表面造出一层均匀的微观粗糙结构——行业里常说的蜂窝状形貌，就是为了给钯颗粒提供锚固点，并让化学铜与树脂之间形成机械咬合。

1.2 碱性高锰酸钾做的是两件事

主流除胶体系是「溶胀 + 碱性高锰酸钾氧化」。溶胀剂先让树脂网络松弛、把胶渣从玻璃纤维表面撑开，高锰酸钾再以强氧化性把树脂的大分子主链和交联键打断，生成二氧化碳和水，胶渣被逐层剥离。这个过程用化学式表达是 MnO₄⁻ 在碱性条件下被还原，七价锰转为六价锰。

第二件事才是关键：氧化并不均匀推进，玻璃纤维与树脂的去除速率不同，于是表面自然形成了起伏。这种起伏的尺度直接决定了后续钯吸附量和结合力——粗糙度不够，钯吸附量低、分布不均；粗糙过度，玻纤裸露、树脂被掏空，孔壁强度下降，反而容易在热冲击下开裂。

1.3 除胶过头的代价常被低估

除胶量不是越大越好。过量的除胶会带来三个连锁问题：孔壁树脂过度流失导致孔形失真、玻璃纤维突出形成「毛刺」、以及内层铜环被攻击产生负蚀（negative etch-back）。后两项在切片上表现为结合力不足与孔壁分离，属于典型的「洗干净了但做坏了」。

所以除胶段的控制目标始终是双向的：既保证胶渣零残留，又把除胶量和粗糙度锁在工艺窗口里。这也是为什么高阶载板产线在这一段普遍要求药液浓度、温度、时间三者联动控制，而不是单一补加。

2. 锰价转换：一条被低估的产线能力

2.1 六价锰累积为什么致命

高锰酸钾在氧化树脂的过程中被还原成锰酸根（六价锰）。六价锰本身氧化能力弱得多，累积到一定浓度后，除胶速率明显下降，表现为「同样的时间除不干净」，操作端最常见的错误应对是提温、提浓度、延长时间——三个动作都会让槽液老化更快，形成恶性循环。

更麻烦的是锰的残留。六价锰与二氧化锰如果被带入后续水洗和活化槽，会污染钯活化液、降低活化效率，并在孔内留下锰斑。所以除胶之后必须有中和段，用还原性药液把残留的高价锰还原成可溶的二价锰，再靠水洗带走。

2.2 电解再生把周期性停机换成连续运行

工业上的解法是电解再生：把槽液引出，在再生单元中把六价锰阳极氧化回七价锰，再回流到除胶槽，从而把有效氧化剂的浓度维持在设定区间。这套机制的意义不在化学，而在产能——没有再生能力，槽液到寿命就得整槽报废、清洗、重新配槽、重新跑条件，损失的是整段产线时间；有再生能力，维护动作被拆散到连续运行中。

对高阶载板产线，这个差别会被放大：载板单板价值高、批量小、换型频繁，任何一次非计划停机都不是「少做几片」的问题。

3. 活化：铜从哪里长出来，由钯决定

3.1 胶体钯的三步动作

化学沉铜不依赖外电流，靠的是自催化还原，而自催化必须先有催化中心。工业主流的做法是胶体钯体系：在酸性环境中，Sn²⁺ 把 Pd²⁺ 原位还原为零价钯，生成的钯核被过量的锡离子包裹，形成带负电的胶体微粒；胶体靠静电与配位作用吸附在经过粗化的孔壁上；随后加速段把包裹的锡壳溶解掉，把钯核暴露出来。

暴露出来的钯才是真正的工作面——甲醛在钯表面被催化氧化，释放的电子把 Cu²⁺ 还原成金属铜，铜一旦沉积，后续反应就由铜自身继续催化。换句话说，钯决定「铜从哪里开始长」，而铜自己决定「能不能长满」。

3.2 活化不足的三种面孔

活化环节的失效在切片上有明确对应关系：钯浓度不足或吸附不均，表现为孔内星点状漏镀；活化液被气泡或水解污染，表现为整孔活化失效、孔内无铜；加速不充分、锡壳残留，表现为起镀延迟、沉铜层偏薄且不连续。这三种现象在最终电镀后都会被放大成空洞或孔壁分离，但根因都在活化，不在电镀。

因此活化段的控制重点不是「泡够时间」，而是钯浓度、温度、液流与除气的稳定。产线工艺资料给出的常见控制区间是钯浓度 100–150 ppm、温度 25–30 ℃，两个参数都需要在线监控而非班次抽检。

4. 化学沉铜：要薄，更要连续

4.1 沉铜层是种子层，不是导电层

化学沉铜的厚度通常在亚微米量级（常见控制目标 0.3–0.5 μm / 20 min），它的任务是建立一层连续、致密、与树脂结合良好的导电基底，而不是承担电流传输。真正的孔铜厚度由后面的电镀铜决定，但电镀只能在有导电层的地方进行——沉铜层一旦在孔中段断开，电镀就永远跨不过去。

这也解释了一个常见误判：面铜测出来够厚，不等于孔内合格。孔中段的沉铜不连续，会在电镀后表现为中部薄铜甚至断路，而外观与电测都可能通过。

4.2 背光等级是最直接的过程指标

判断沉铜层完整性，最常用的过程指标是背光测试。它把镀层样品对着光源观察，按透光程度分级，等级越高表示覆盖越完整。常见控制目标是 9–10 级。背光不合格往往意味着活化不足、沉铜速率偏低或孔内交换不良，此时继续往下走只会把缺陷带到电镀段。

4.3 高纵横比下，瓶颈在交换不在配方

孔越深越窄，孔内与孔外的药液交换越困难：铜离子进不去、反应产物出不来、气泡排不掉。高纵横比通孔电镀的研究指出，当深径比升到 10–12:1 时，孔口与孔中的电流密度和铜离子分布差异会显著扩大，孔中段铜层偏薄是可靠性失效的主因之一。同一逻辑在沉铜段同样成立——配方再优化，也补不回交换不足。

5. 电镀铜：TP 值与面铜的取舍

5.1 TP 值衡量的是「孔内能不能追上孔外」

TP（throwing power，深镀能力）的定义很直接：孔中铜厚 ÷ 孔口附近的面铜厚度 × 100%。100% 意味着孔内与表面一样厚；数值越低，说明为了把孔中镀到目标厚度，表面被迫堆了更多铜。面铜堆厚的代价是后续蚀刻困难、线宽线距做不细——在 5/5 μm 时代，这个代价越来越难以承受。

5.2 为什么孔口总是比孔中厚

电镀是传质受限的过程。孔口电场集中、铜离子供应充足，沉积速率高；越往孔中，电流密度衰减、铜离子被消耗后来不及补充，沉积速率下降。深径比超过约 8:1 后，孔中段的铜厚常比表面低 30%–40%，除非用更强的传质手段和更有效的添加剂体系。

5.3 添加剂与波形是主要抓手

常规做法是抑制剂、加速剂、整平剂三元体系配合：抑制剂在孔口形成吸附膜抑制沉积，加速剂在孔内富集促进沉积，整平剂调节局部吸附竞争。近年研究显示，通过引入无机整平剂改变孔口与孔中的竞争吸附，在深径比 12:1 的通孔上可把 TP 做到 94% 以上，同时把电流密度提到 20 mA/cm² 量级。波形侧则常用脉冲反向电镀，用反向电流溶解孔口堆积的铜，改善均匀性。

6. 量产稳定性：四个容易被当成「辅助配置」的变量

6.1 机架刚性直接决定孔内条件的一致性

龙门式与垂直连续式的差别，落到工艺上就是「满挂时板子会不会变形」。载板越做越大、越做越薄，重载工况下的挠曲会导致孔内流场改变、板件抖动、甚至掉板。高刚性机架的作用不是好看，而是让每一挂、每一片在整线节拍内处于相同的姿态，药液交换条件才能一致——一致性是批间良率的前提。

6.2 加药精度决定浓度漂移的速度

铜离子、还原剂、关键添加剂都在消耗，人工配药的误差会随时间累积成浓度漂移。在线分析配合闭环定量补偿，把补充动作从「按班次」改成「按实测」，控制精度可以做到 PPM 级。对沉铜段尤其关键：甲醛与络合剂的平衡一旦偏，轻则速率波动，重则氢氧化铜沉淀、整槽失效。

6.3 维护便利性是被写进产能的

除胶槽的胶渣需要定期排出。如果排渣结构设计不合理，胶渣沉积在槽底形成硬块，清理时必须停机、开槽、人工铲除，维护周期长且影响一致性。便捷排渣与防沉淀设计能把这个动作压缩，把维护间隔拉长——按产线资料，维护周期可延长 40% 以上。这类改进不体现在参数表里，但直接体现在稼动率上。

6.4 规格余量：产线要为目标孔径与层数留出空间

载板规格的演进方向已经比较清晰：线宽线距从 8/8 μm 向 5/5 μm 以下推进，mSAP 成为高阶载板的标准工艺；层数从 18 层向 24 层以上增加；微孔孔径目标压到 35 μm 左右；玻璃基板（TGV）作为下一代方案在推进大尺寸与高纵横比的内壁金属化。对除胶沉铜线而言，这些变化翻译成三个要求：更精确的除胶量控制（因为树脂更薄）、更强的孔内交换能力（因为孔更深更窄）、更高的槽液稳定性（因为小批量多品种导致频繁换型）。

7. 从实验槽到量产线：为什么建议先验证再定型

工艺参数不是查表得来的。同一款 ABF 膜，不同批次、不同压合条件、不同孔径，最优的除胶量与活化时间都不一样。在量产线上试错的成本，远高于先用实验设备把小批量窗口跑出来。

实际路径通常是：先用实验验证槽做小批量工艺确认，把除胶量、钯吸附、沉铜背光、填孔效果四个指标跑通，确定参数窗口；再把窗口迁移到量产线，用产线的在线分析与闭环加药保证稳定性。这样做的价值不在「省设备钱」，而在把工艺开发周期和量产导入风险同时压下来。

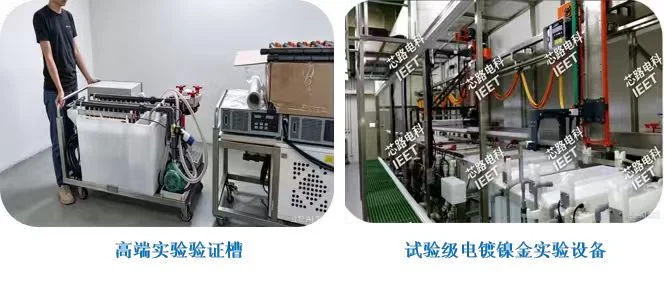

芯路电科高端实验验证槽与试验级电镀镍金实验设备 — 图 2 左：高端实验验证槽；右：试验级电镀镍金实验设备。用于量产定型前的小批量工艺确认

芯路电科（iEET）的 ABF 除胶渣沉铜线按龙门式 / 垂直连续式高刚性机架设计，集成去钻污沉铜（Desmear + PTH）与极薄化电镀铜湿法工艺，高阶板可结合 Plasma 等离子除胶形成整体方案；槽体端采用高效率锰价转换再生控制与 PPM 级闭环加药，覆盖 ABF / BT / TGV / 玻璃 / 陶瓷基封装基板。其所属的深圳市鑫承诺环保产业股份有限公司自 2005 年成立以来专注半导体超洁净清洗、PARTS 绿色表处、真空清洗等湿法/干法工艺与装备，是国家专精特新「小巨人」企业（2024 年 9 月 1 日至 2027 年 8 月 31 日）、GB 38508—2020 清洗剂 VOC 含量限值标准参编单位、T/QX009—2024 团体标准主要起草单位。

常见问题

Q1：ABF 载板沉铜最常见的失效是什么？

最常见的是胶渣残留导致的沉铜空腔与结合力不足。根因通常在除胶环节而非沉铜环节——除胶不彻底时，孔壁树脂残留会阻断铜离子沉积，形成底部空洞甚至整孔不通。所以排查顺序应该是先确认除胶是否彻底，再调沉铜参数。

Q2：为什么槽液再生能力对稼动率影响这么大？

沉铜与除胶槽液都属于消耗型药液，有效成分衰减到一定程度后整槽报废，需要清洗、重新配槽、重新跑条件，损失的是整段产能而非单槽时间。把再生做成在线动作，等于把周期性停机换成连续运行——这是稼动率差异的主要来源。

Q3：高纵横比孔的填孔质量靠什么保证？

核心是孔内药液交换能力。通过摇架摆动、循环泵扰动与流场设计，让药水在深孔内形成有效对流，降低上浓下稀的浓度梯度，从而抑制底部空洞。同时配合添加剂体系调节孔口与孔中的沉积速率差，让 TP 值稳定在可控范围。

Q4：Desmear 除胶和 Plasma 等离子除胶有什么区别，要不要一起用？

常规除胶以药水浸泡与喷淋方式去除树脂残胶，属于湿法；Plasma 等离子除胶利用等离子体活化表面，兼顾去残胶与表面改性，属于干法。普通板按常规 Desmear 即可；高阶板对残胶与表面能要求更严时，可结合 Plasma 形成整体方案。

Q5：先做实验槽还是直接上量产线？

建议先做实验验证。用实验槽把小批量工艺窗口跑通，参数确定后再迁移量产，可以避免在量产线上试错带来的整批报废与交期风险，也能缩短工艺开发周期。
