ENEPIG 化学镍钯金线选型：6 个决定长期稼动率的槽体细节

1. 槽体不决定镀层外观，但决定药液环境

镀层外观由药水浓度、温度、电流密度和时间决定；这几项参数能不能在几个月、几年里保持稳定，取决于槽体。不锈钢本体提供结构刚度与导热，内衬负责把药水与金属隔开，密封负责不让药水爬到不该去的地方——三者中任何一个失效，先出现的不是外观异常，而是参数漂移、清槽频次上升和停线。

稼动率的损失很具体：翻槽、清槽、换内衬、查漏，每一项都是停机工时。槽体选得好不好，很少在验收那天暴露，通常在第二年、第三年才慢慢显形。这也是为什么选型时值得把槽体当成独立项来审，而不是把它算作“钣金件”。

整条流程从除油、微蚀、预浸、活化一路走到化学镍、化学钯与浸金三段沉积[5]，工件要连续走完，槽体既是每一段的容器，也是段与段之间交叉污染的边界。

ENEPIG 化学镍钯金全自动电镀整线实景：长线体、行吊与电控柜布局 — 图 1　全自动电镀整线实景：长线体、行吊与电控柜布局，槽体沿产线依次排布

2. 细节一：镜面抛光级别决定结垢与清洗难度

镜面抛光的意义不是好看，是少结垢。 内壁粗糙度越低，药水残留、结晶与金属析出物越难附着，清槽时用更短的时间、更少的药剂就能回到基线。ENEPIG 的钯槽与金槽药水浓度高、温度不低，槽壁一旦起毛，结晶会沿着纹理长。

其次是焊接。同样是不锈钢，焊工经验不同，焊缝的平整度、有没有夹渣与缝隙差别很大；缝隙里藏住的药水，靠日常冲洗冲不出来。管路等细节设计也属于这一项：拆装是否顺手、有没有积液死角，决定保养时愿不愿意把设备彻底打开。

所以看槽体有两个动作比看样本有用：戴手套摸一遍内壁与拐角，再让厂家把焊缝和管路走向摊开讲。参数表上看不出这两件事。

3. 细节二：金槽、钯槽内衬 Teflon 是为隔离

ENEPIG 之所以在镍与金之间加一层钯，就是为了阻断浸金药水对镍层的腐蚀，也就是常说的黑盘（black pad）[1]；研究也显示，带钯层的界面在时效后抑制 Ni₃Sn₄ 生成、减少柯肯达尔孔洞，焊点可靠性优于 ENIG[2]。钯层越关键，钯槽里的药水环境就越不能“差不多”。

内衬的目的是隔离，不是防粘。 金槽与钯槽接触的是浸金与化学钯药水，槽壁若直接与药水接触，金属离子析出与槽体表面的微量反应都会改变沉积速率，最终体现在镀层厚度分布和外观一致性上。用 Teflon（聚四氟乙烯，PTFE）做内衬，是把药水与不锈钢彻底隔开。

PTFE 的物理底子撑得住这个用法：可在 -180℃ 至 260℃ 区间长期使用，耐强酸、强碱与各类有机溶剂，表面能极低、几乎不粘附物质[3]。这些性质对应的正是电镀槽最怕的三件事——药水腐蚀槽壁、结垢难清、残留污染下一批产品。

难点在加工，不在材料。内衬要在槽体拐角、焊缝、法兰处连续封闭，任何一处衬不到底，药水就会从衬层背面渗过去，而这种渗漏从外面几乎看不出来。这类内衬工艺在台湾基板厂已应用多年，成熟度比“新材料”更值得看——可复制的施工经验，才是良率的保障。

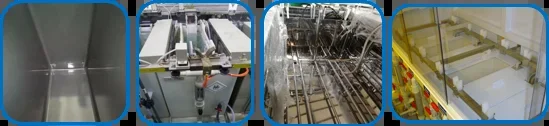

图 2　金槽、钯槽、镍槽的槽体结构与内衬细节实拍：镜面抛光内壁、内衬槽体、管路与成排槽体

4. 细节三：全槽密封，少一个孔少一个漏点

每开一个孔，就多一个密封面。 常规槽体为了排水、溢流、液位控制，会在槽壁开孔并外接管道；孔口法兰、螺纹、焊接接头都是潜在渗漏点，也是结晶最容易堆积的位置。金槽与钯槽装的是整条线里最贵的两种药水，渗一点既是成本，也是交叉污染。

全槽密封、无开孔排水的做法，是把接口从槽壁移到槽外，用外部管路完成补液与循环。代价是设计与加工更麻烦，槽体尺寸与管路布置要一起做；收益是日常巡检点变少，药水不会顺着外接管爬到槽底与地面。

这里要说清一个边界：密封不等于免维护。 补液、清洗、换内衬的操作方式都要跟着改，配套泵与管路的选型也要跟上；如果只是把孔堵上，问题会从“漏”变成“洗不干净”。

5. 细节四：PPN 与 PVDF 金槽不能“全线统一”

金槽材质不是越“氟”越好，是要跟药水对上。 金槽有 PPN 与 PVDF 两种材质，两者耐化学性与耐温不同，按不同产品与药水分别选用。以 PVDF 为例，Arkema 公开资料给出的边界是：均聚物在室温下通常耐 pH 12 以下的化学品，对多数酸及酸混合物、弱碱、卤素、卤化溶剂、烃类与氧化剂表现良好[4]。

这句话要正着读：它说的是适用范围，不是排名。药水偏碱、含强氧化剂或特定络合剂时，选型要回到药水供应商的兼容性表逐项比对，再决定这一工位用 PPN 还是 PVDF。

因此，一条线里不同工位用不同材质，是正常设计，不是降配。反过来，为了“统一”而全线用同一种材质，才是把风险留在槽里。

6. 细节五：寿命按换内衬周期算，不按槽体不坏算

寿命要拆成两个数字看。 结构寿命：在用客户的槽体使用时间已超过 8 年；维护周期：客户正常更换内槽的周期为 5~6 年。前一个数字说明本体与焊缝扛得住，后一个数字说明内衬是消耗件，要按周期规划。

把这两个数字放进选型，会改变几件事：内衬是否可单独更换、更换时要不要拆管路、备件交期多长、更换需要几天停机。这些加起来，才是槽体在十年里的真实成本，而不是采购单上的那一行价格。

也可以反过来说：如果供应商只谈“槽体不坏”，不谈内衬更换，那这条线的维护预算大概率会在第五年被漏算。

7. 细节六：Coating 经验最后落在药水适配

钯槽与金槽的经验，最后都落在药水适配上。 同一套槽体，跑 PCB 电镀的药水、跑封装基板的药水、跑晶圆电镀的药水，浓度、温度、添加剂都不一样；能不能稳住，取决于内衬材料、密封件材质与程序调试经验是否跟得上。

这也是为什么“Coating 钯槽/金槽经验”值得单独作为一项来问：它决定的不只是能不能做，而是换产品时要不要重新做槽、重新调程序。对这一项，样本上看不出差别，只能问在做客户跑了多久、跑的是哪类产品。

芯路电科（iEET）的 ENEPIG 化学镍钯金线、全自动电镀软/硬金线与电镀镍钯金线，槽体统一按这套逻辑做：镜面抛光不锈钢本体、金/钯槽内衬 Teflon、全槽密封，金槽再按药水在 PPN 与 PVDF 之间选。判断标准很朴素——换产品时，要不要重新做槽。

8. 四类槽体的材质与结构对照

把前面六项压成一张表，四类槽体的差异主要落在内衬与密封上，镍槽则以本体与焊缝质量为主。

槽体工位	主体材质	内衬与密封	适配药水与产品	维护与更换
金槽（PPN）	高级别镜面抛光不锈钢，焊工精细	内衬 Teflon；全槽密封、无开孔排水	按药水体系选 PPN，适配金药水体系	内衬 5~6 年更换；本体在用超过 8 年
金槽（PVDF）	高级别镜面抛光不锈钢，焊工精细	内衬 Teflon；全槽密封、无开孔排水	按药水兼容表选 PVDF，适配不同产品与药水	内衬 5~6 年更换；本体在用超过 8 年
钯槽	高级别镜面抛光不锈钢，焊工精细	内衬 Teflon；全槽密封、无开孔排水	化学钯药水；PCB、封装基板、晶圆	内衬 5~6 年更换；本体在用超过 8 年
镍槽	高级别镜面抛光不锈钢	无内衬；焊缝与管路细节优化	化学镍药水	按周期清槽；翻槽率低，保养顺畅

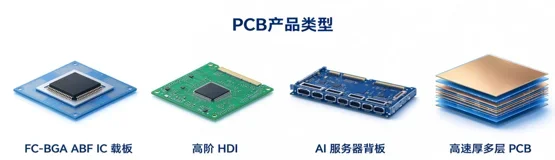

9. 场景适配：从 ABF 载板到 AI 服务器背板

四类产品的差异，最后会反映到槽体尺寸、行吊节拍与药水管理上。FC-BGA ABF IC 载板的线宽/间距细，对金属离子污染最敏感，金槽与钯槽的内衬和密封不能妥协；高阶 HDI 多阶盲孔，药水交换与清洗是否彻底直接影响孔内镀层；AI 服务器背板板厚、纵横比大，槽体深度与行吊节拍要先定，再谈均匀性；高速厚多层 PCB 对镀层厚度分布要求高，循环与过滤的设计权重更大。

共同点只有一个：这四类产品都不适合用“能镀就行”的槽体去跑。
