信息摘要
电池结构件的清洁度不能只用一个数字概括：残留油膜看荧光值（RFU），金属颗粒看粒径与数量，两者测的不是同一件事，也不能互相替代。托盘、壳体、盖板这类件，冲压油与金属屑往往同时存在——油没除净会影响涂胶与焊接，颗粒没控住则可能在电芯内部刺穿隔膜。本文拆开七个关键参数，并给出一套可核配置与验收写法。
真空碳氢的思路是把腔体抽到低压，让溶剂沸点下降、渗进夹缝与盲孔溶油，再用真空干燥把残液带走；参数选得对不对，直接决定能否同时压住两个指标。
1. 结论先给：两个指标，两套方法
先把验收语言定下来，再谈设备。颗粒清洁度有通行的检测体系：ISO 16232 规定了汽车零部件颗粒污染的萃取、过滤与分析流程；但它同时明确，不适用于油、脂这类膜状污染。也就是说，油膜必须另找方法测，不能用颗粒数据代替。
金属颗粒之所以被单独盯住，是因为它是内短路的直接诱因：导电颗粒靠近隔膜时可能将其刺穿，形成局部短路并进一步引发热失控。粒径越大、硬度越高，风险越直接，这正是“金属颗粒 ≤100 μm”这类指标存在的原因。
| 指标 | 测的是什么 | 常用方法 | 验收要约定什么 |
|---|---|---|---|
| RFU（荧光值） | 表面有机残留：油、脂、切削液、脱模剂 | 紫外激发荧光，365 nm 激发、460 nm 附近接收 | 仪器型号、测点位置与数量、判定阈值 |
| 金属颗粒粒径 | 残留金属屑的最大尺寸与数量 | 萃取—滤膜—显微/SEM-EDX 分析 | 萃取方法、滤膜孔径、粒径统计定义 |
| 过滤比 β | 过滤器对特定粒径的截留能力 | 上下游颗粒计数之比 | 对应粒径、测试粉尘与方法 |
三者不能互相换算：RFU 低不代表没有金属屑，颗粒合格也不代表油膜已经除净。
2. 七个参数，逐个拆
前三个决定“洗不洗得干净”，后四个决定“能不能稳定量产”。
参数 1：极限真空与工作真空要分开看。 极限真空是空载时系统能达到的最低压力，工作真空是清洗与干燥时实际维持的压力，两者不是一回事。真空在这里有三层作用：降低溶剂沸点、把缝隙里的空气抽走让溶剂进得去、以及干燥段让残液快速沸腾挥发。选型时应要求同时给出两个数值与对应测点，只看极限值容易误判。
参数 2：复合工艺的段数与顺序，决定油和颗粒能否一起处理。 全真空复合清洗通常由粗洗、精洗、蒸汽浴洗、真空干燥串联组成，段数不足时常见的结果是油洗掉了、颗粒还挂在表面，或者反过来。判断方法很直接：让对方按你的污染物类型（冲压油、拉伸油、铝屑、抛光蜡）给出每段的介质、温度、时间与超声或喷淋方式，而不是只报一个“复合工艺”的名字。
参数 3：过滤比与过滤精度，决定槽液会不会越洗越脏。 过滤比（β 值）是同一粒径下上游与下游颗粒数之比，β≥100 大致相当于该粒径 99% 的截留率，但这个数字必须带粒径才有意义。连续生产时，过滤器是“颗粒不再回到工件上”的最后一道闸，选型要同时看精度、纳污量与更换周期，而不是只比一个精度数字。
参数 4：安全配置不是加分项，是入场券。 碳氢溶剂可燃，设备必须把风险关在腔体里：全密闭结构、开腔前排空溶剂气体、浓度在线监测与自动灭火联动，三者缺一不可。评估时问清监测点位（腔体、管路、车间）、报警阈值与联锁动作，比看宣传页上“安全”两个字有用。
参数 5：节拍要按“清洗 + 干燥”整段算。 真空干燥往往比清洗更耗时，标称节拍若不含干燥段，产能会被高估。按“每篮件数 × 每班有效时间 ÷ 整段节拍”核算，并确认上下料方式（人工、轨道、对接产线）与现场是否匹配。
参数 6：清洁度验收方法必须写进合同。 同一台设备，采样位置、萃取方式、滤膜孔径不同，出来的数字可以差一倍。约定“RFU 测几个点、测在哪个面、颗粒按什么方法萃取与统计”，比约定一个孤立阈值更重要。
参数 7：溶剂再生与耗材，决定三年后的单件成本。 碳氢溶剂的沸点高于闪点，常压下无法蒸馏再生，必须靠真空蒸馏把溶剂与油污按沸点差分开。再生系统的排油量与滤芯更换频率，直接决定溶剂消耗与危废处理费用，这部分应在报价阶段就问清。
3. 这套工艺在设备上长什么样

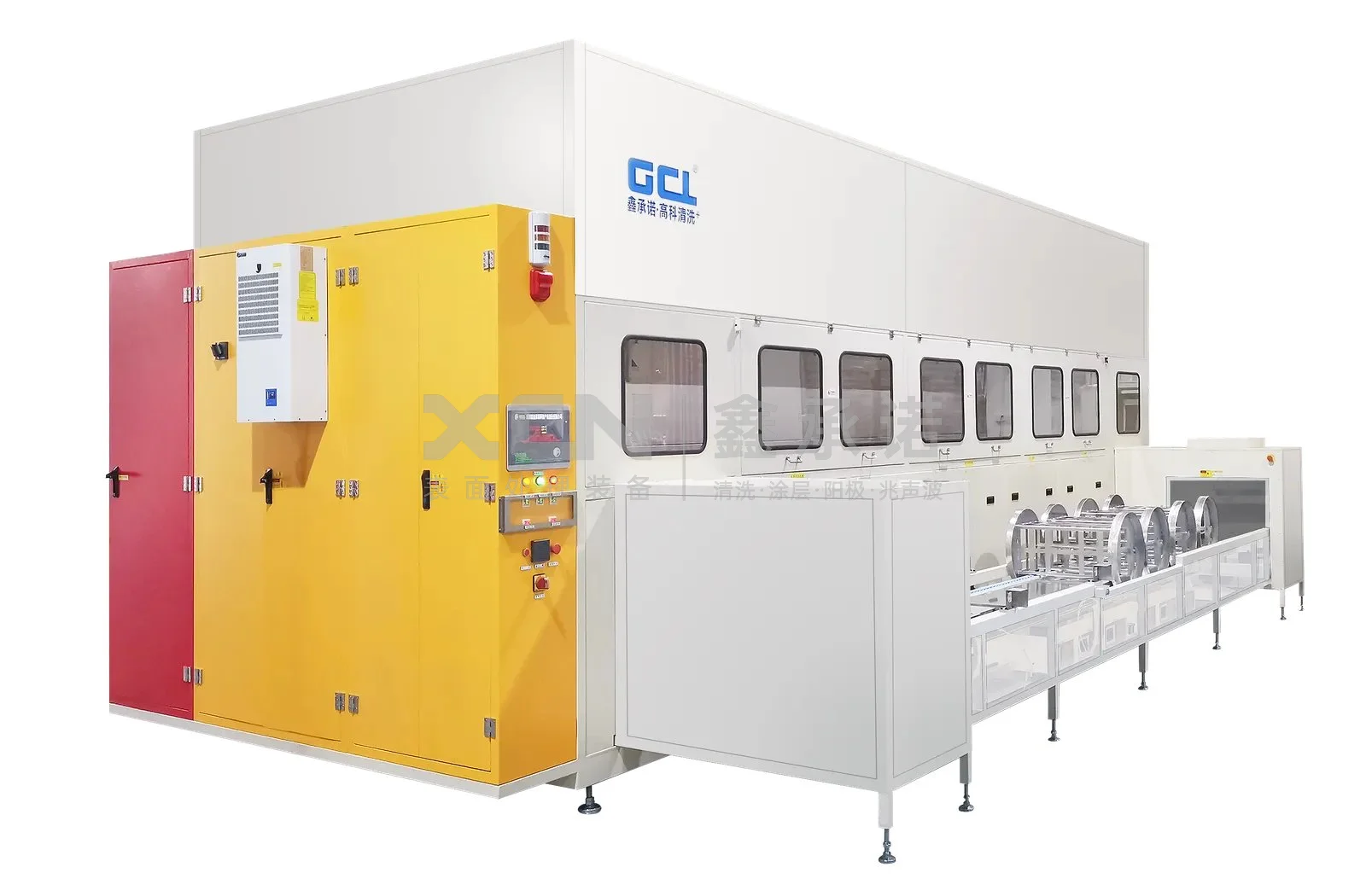

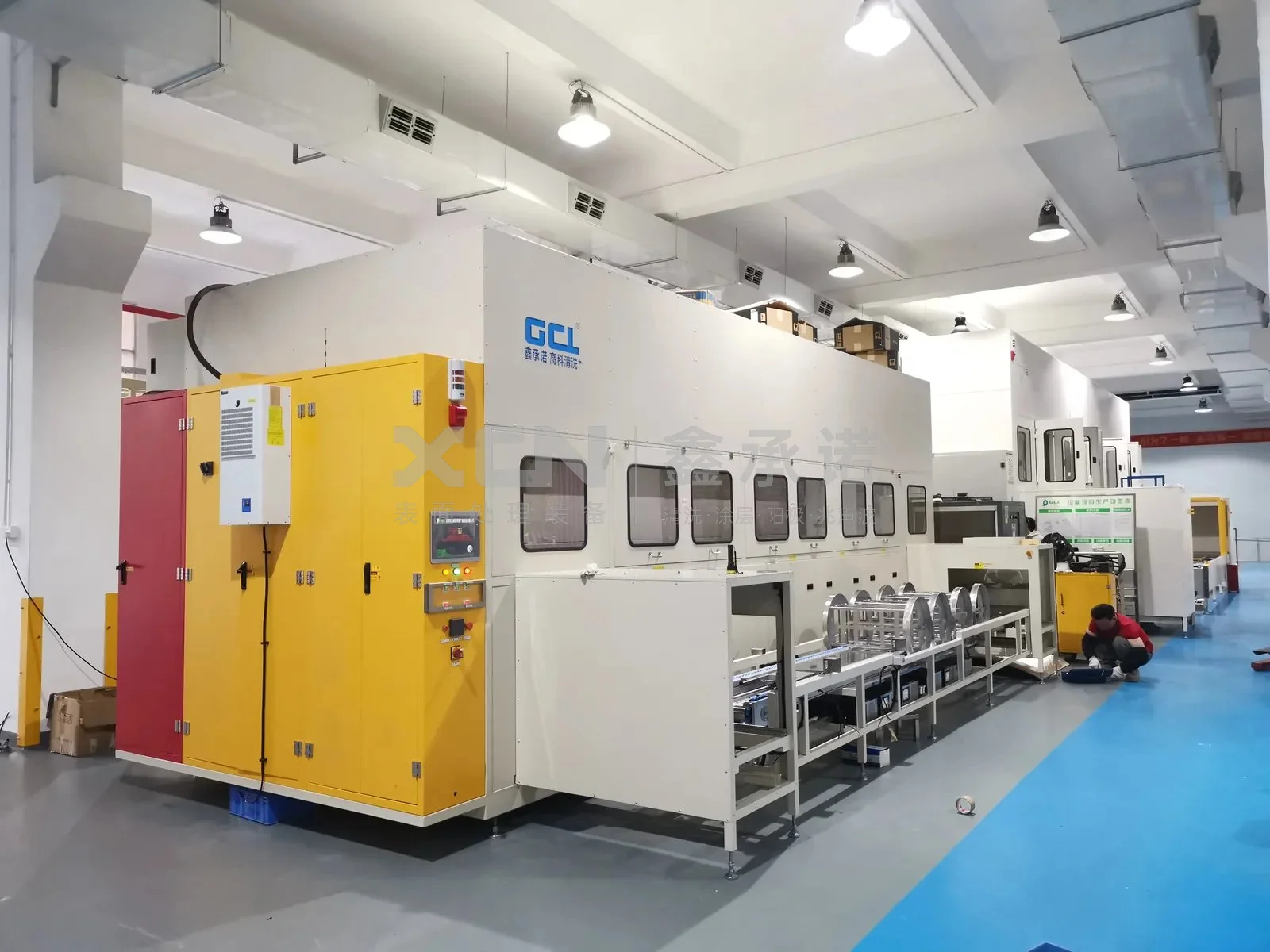

把参数落到结构上，是一条多工位密闭的碳氢真空清洗线体：前段完成真空超声与复合清洗，中段做蒸汽浴洗，末段真空干燥，工件经篮具或轨道依次通过，出件即为干件。
结构上有两个细节值得留意：腔体是否真正分段密闭，避免工位之间串气；过滤与蒸馏是否在线运行，让槽液在连续生产中保持稳定，而不是靠定期换液“救火”。
4. 一套可核的配置基线
以 GCL 新能源电池结构件清洗机为例，公开配置如下。
| 项目 | 配置 / 指标 |
|---|---|
| 清洗工艺 | KQL 全真空复合清洗，针对除油与除金属颗粒物 |
| 清洁度 | 荧光测试 RFU ≤12；金属颗粒物 ≤100 μm |
| 真空系统 | 德国进口定制螺杆式真空泵，极限真空 50 Pa |
| 过滤 | 航空级精密过滤器，滤芯过滤比 ≥100 |
| 安全配置 | 碳氢气体浓度在线监测 + 全自动灭火系统 |
| 典型工件 | 新能源电池结构件（电池托盘、壳体、盖板等） |
几个数值的用法要说明：50 Pa 是极限真空，不等于工作真空；RFU ≤12 是在既定仪器与测点下的读数，换设备或换测点不能直接比；≤100 μm 是残留金属颗粒的最大尺寸，验收时仍需绑定检测方法。
5. 选型清单：五条判断
- 若工件有盲孔、夹缝、叠层结构：优先全真空路线，常压浸洗很难把空气排净。
- 若指标同时写 RFU 与颗粒粒径：让供应商分别给出两个指标的检测方案与历史数据，缺一不可。
- 若产线不允许废水排放或当地限排：碳氢 + 在线蒸馏再生的路线更省事。
- 若来料油污重、切屑多：前段要有足够的粗洗与过滤能力，不能指望精洗段兜底。
- 若产能按件/班考核：先算整段节拍与上下料方式，再谈槽体数量。
6. 验收怎么落地
建议把验收拆成三步：先做基线（未清洗件的 RFU 与颗粒水平），再定测点（关键面、涂胶面、焊接面各取若干点），最后做稳定性验证（连续多批的趋势，而不看单件是否合格）。
RFU 是相对读数，适合过程控制与趋势管理；颗粒分析偏实验室，适合批次判定与失效溯源。两者配合，才能分别回答“油除干净了吗”和“颗粒控住了吗”。
常见问题
Q1：真空碳氢和水基超声波怎么选？
看污染类型与工件结构。以油污为主、有盲孔夹缝、又不希望产生废水，真空碳氢更合适；水基在重颗粒、强碱性除垢场景仍有优势，但要配套漂洗与废水处理。两者不是替代关系，不少产线是水基粗洗加碳氢精洗的组合。
Q2：RFU ≤12 是怎么测出来的？
用紫外光激发表面有机残留的荧光，365 nm 激发、460 nm 附近接收，输出相对荧光单位。它是相对值，必须绑定仪器、测点位置与标定方式，跨设备比较没有意义。
Q3：金属颗粒 100 μm 这个指标够用吗？
取决于后道工序与电芯设计。越靠近电芯内部装配，粒径控制应越严；100 μm 属于结构件级别的常见控制线，若用于极片或直接接触电芯内部的零件，通常还要更严，并配合材质判定（铁、铜、不锈钢）。
Q4：极限真空 50 Pa 说明什么？
说明系统空载时能把腔体抽到较低压力，脱气与干燥能力有基础。但真正影响清洗效果的是工作真空、保压能力与抽气速率，选型时三个要一起看。
