鑫承诺颗粒度精密清洗机：真空碳氢喷淋+超声+射流三合一如何解决颗粒度问题

1. 淬火油冷后，工件表面到底残留了什么

汽车零部件、液压阀等金属件在热处理后常经历淬火油冷工序。高温工件浸入淬火油的瞬间，表面会同时附着两类污染物：一类是矿物油、切削液、防锈油等非极性油脂；另一类是机加工过程留下的金属切屑、粉尘和微米级颗粒物[1][2]。这两类污染物不是简单叠加——油脂像"胶水"一样把金属颗粒牢牢粘在工件表面，尤其是盲孔、狭缝、螺纹孔这些液流难以到达的区域，常规浸泡或常压喷淋基本无法触及。

颗粒度污染的后果是实打实的：对液压阀而言，阀芯与阀体配合面的微小颗粒会导致换向卡滞、密封失效；对汽车动力总成和燃油系统零件来说，ISO 16232:2018 标准将颗粒按尺寸从 5μm 到 ≥1000μm 分级，并以清洁度代码（CCC）量化允许残留数量，超标意味着装配后的早期磨损甚至系统故障[1][2]。

2. 核心原理：真空状态下碳氢喷淋溶解油脂

鑫承诺颗粒度精密清洗机的第一道关键工序，是将碳氢溶剂在真空环境下进行喷淋清洗。其背后的物理逻辑是：当腔体内气压降低时，碳氢溶剂的沸点随之下降、挥发性增强，分子运动更剧烈，渗透力显著提升[3][4]。以典型碳氢清洗剂为例，常压沸点通常在 80～120℃ 区间，而在 0.02～0.05 MPa 的真空条件下可降至 50～70℃，既保证溶解效率又避免高温对工件材质的影响。

在这个真空环境中，碳氢溶剂通过喷淋系统均匀覆盖工件表面，与淬火油冷后附着的油脂发生溶解反应——这本质上是"相似相溶"的化学原理：碳氢溶剂的非极性特性与矿物油、切削液高度亲和，能快速渗透油膜并将其分解为可流动的液体状态[4]。与传统水基清洗剂相比，碳氢溶剂对油脂的溶解能力更强，且不依赖强酸碱添加剂，对大多数金属材料无腐蚀风险。

3. 蒸汽浴洗与真空干燥：把残留彻底带走

溶解只是第一步。鑫承诺设备在喷淋溶解之后，还设置了蒸汽浴洗工序：腔体内的碳氢溶剂被加热至饱和蒸汽态，充满整个空间，对工件进行持续包裹式清洗[3]。蒸汽态分子的扩散能力远大于液态，能渗入微盲孔、螺纹根部等液态喷淋难以到达的死角，将溶解后的油污连同粘附的颗粒物一同带出。

随后的真空干燥工序同样关键。在低真空环境下，残留在工件表面和缝隙中的碳氢溶剂会迅速汽化并被抽离系统，实现"无液残留"干燥效果[3][4]。这意味着工件取出后表面光亮、无水印斑痕，且盲孔和狭缝内部也不会有溶剂积留——这对后续直接进入装配环节的流水线生产尤其重要。

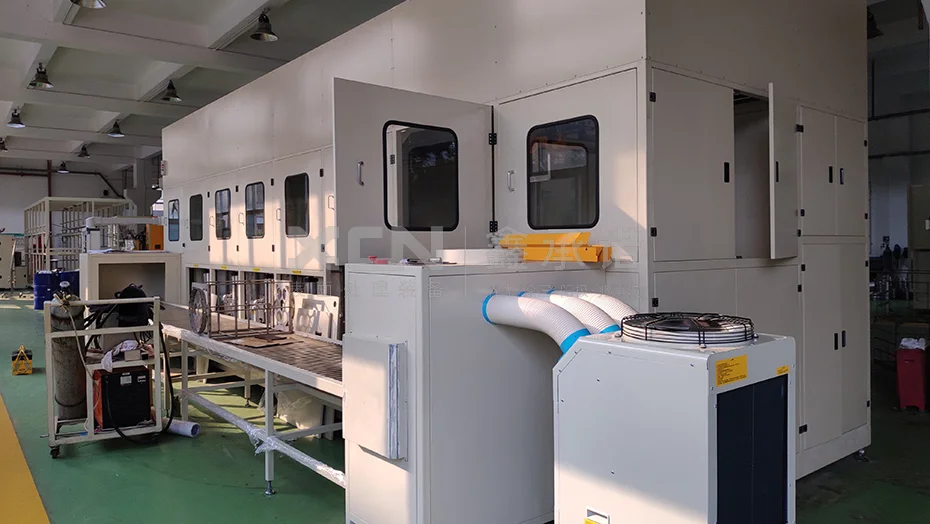

鑫承诺颗粒度精密清洗机设备现场

图：鑫承诺颗粒度精密清洗机设备现场，集成真空喷淋、超声、射流及蒸汽浴洗等多道工序

4. 喷淋+超声波+射流：三种方式合力去除金属颗粒物

光靠化学溶解还不够——金属颗粒物的去除需要物理力量的介入。鑫承诺颗粒度精密清洗机采用了三种物理清洗方式的组合：

喷淋清洗：利用加压碳氢溶剂对工件外表面和大平面进行冲刷，快速剥离松散附着的颗粒和已溶解的油污，适合作为前道粗洗。
超声波清洗：在真空脱气后的碳氢槽中激发高频振动（通常 25～40kHz），利用空化效应产生的微爆破力量震松盲孔内壁、狭缝深处和螺纹根部的顽固颗粒[4]。值得注意的是，碳氢溶剂含气量约为水的 8～10 倍，若不经真空脱气直接施加超声波，空化效应会大幅衰减——这也是为什么真空环境与超声波必须配套使用的原因。
射流清洗：通过高压定向喷嘴将碳氢溶剂以细束射流形式冲击工件深腔和复杂内孔，依靠动能穿透力清除深孔底部的沉积颗粒。

三种方式各司其职又相互协同：喷淋负责"面"、超声波负责"缝"、射流负责"深"，形成从宏观到微观的完整颗粒物清除链路[3][4]。

5. 清洗篮旋转：让每个角落都被洗到

很多清洗设备的痛点在于：工件固定不动地放在篮子里，总有某些面或角度被遮挡，成为清洗死角。鑫承诺在这台设备上增加了清洗篮旋转功能——工件随清洗篮在腔体内匀速或间歇转动，确保每个面都能依次正对喷淋口、超声振子和射流喷嘴[5]。

旋转功能的工程意义不止于"多洗几遍"。对于形状不规则、带凸台或凹槽的复杂零件（如液压阀阀体、发动机缸盖等），固定姿态下总存在"背风面"，液流和声波难以充分覆盖；旋转后等效于把所有面都变成了"迎风面"。实际运行中，旋转速度可根据工件重量和结构特点调节，避免因离心力过大导致碰撞或因过慢而影响节拍效率[5]。

6. 可调过滤系统：按颗粒度要求精准控制

不同客户对颗粒度的要求差异很大：有的紧固件厂只需要控制 ≥100μm 以上的大颗粒；有的液压阀供应商则必须满足 ISO 16232 中 ≥5μm 级别的严格计数要求[1][2]。鑫承诺颗粒度精密清洗机的过滤系统支持根据具体产品的颗粒度标准进行调整配置——包括过滤精度等级（从几十微米到亚微米）、过滤级数（单级/多级串联）以及过滤介质类型（滤袋/滤芯/磁分离组合）等参数[5]。

这套可调机制的价值在于：同一台设备可以通过更换过滤组件和修改工艺参数来适配不同洁净等级的产品，而不需要为每种规格单独采购专用设备。对多品种、小批量的机加工车间而言，这种灵活性直接转化为投资回报率的提升。

7. 应用场景：汽车零部件与液压阀的颗粒度解决方案

这台设备的两大核心应用方向对应了工业清洗中清洁度要求最严苛的两个领域：

汽车零部件领域：发动机缸体、变速箱壳体、燃油系统零件、刹车卡钳等部件在装配前必须达到主机厂规定的清洁度等级。以某德系整车厂的规范为例，对 25～100μm 颗粒、100～600μm 颗粒及 >600μm 颗粒分别设定了不同的允许数量上限[2]。鑫承诺设备经完整工艺链清洗后，工件表面光亮如新，盲孔狭缝无油污残留，能够稳定满足这类 CCC 代码验收要求。

液压阀领域：伺服阀、比例阀、换向阀等精密液压元件对颗粒度极为敏感——一颗 20μm 级别的金属屑就足以导致阀芯卡滞。这类零件通常带有复杂的内部油路和微米级配合间隙，普通清洗手段几乎无效。鑫承诺设备凭借真空蒸汽渗透+超声空化+射流冲刷的组合工艺，能深入阀体内部通道完成颗粒清除，已成为多家液压企业的产线标配方案[5]。

此外，该单位也是 T/QX009—2024《超声波清洗设备 / 真空碳氢超声波清洗机》团体标准的主要起草单位之一，技术路线有标准化依据支撑。

8. 占地面积小、维护保养方便：工程落地的实用考量

从工厂管理的角度看，清洗设备不仅要"洗得净"，还要"放得进、修得好"。鑫承诺颗粒度精密清洗机采用一体化紧凑设计，占地面积远小于传统多机分散布置的方案，可在既有产线旁就近安装，无需大规模改造车间布局[5]。

维护方面，设备的关键部件（喷嘴组、超声振板、过滤器、真空泵等）均采用模块化快拆设计，日常保养和耗材更换不需要专业工具即可完成；碳氢溶剂通过内置蒸馏系统回收再生，循环利用率可达 95% 以上，既降低运营成本也减少了危废处理量[3][4]。

特性维度	鑫承诺颗粒度精密清洗机	传统分散式清洗方案
工艺集成度	喷淋+超声+射流+蒸汽浴洗+真空干燥一体	多台设备分步完成
清洗覆盖率	旋转篮+三合一工艺，死角率极低	固定工装，存在遮挡死角
过滤灵活性	可按产品要求调整精度与级数	通常固定配置，调整困难
占地面积	一体化紧凑设计	多机占用空间大
维护便利性	模块化快拆，日常保养简便	分散在各机，运维复杂
溶剂消耗	蒸馏再生循环，回收率≥95%	单次使用或简易回收

常见问题

Q1：这台设备和水基超声波清洗机有什么本质区别？
核心区别在清洗介质和作用机理。水基超声靠水和洗涤剂的物理冲刷与空化，对一般油污有效但难以彻底溶解矿物油和切削液；鑫承诺设备用碳氢溶剂在真空环境下工作，先通过"相似相溶"化学溶解油脂，再用超声空化和射流剥离颗粒，两者是"化学+物理"的双重作用，对淬火后重油污工件的清洁效果明显优于纯水基方案[3][4]。

Q2：旋转清洗篮会不会导致工件磕碰损伤？
不会。旋转速度经过工程设计校核，通常在 3～8 rpm 的低速区间，离心力极小。同时清洗篮内部配有专用定位工装和柔性隔层，工件之间不直接接触。对于特别精细易损的零件，还可以选择间歇旋转模式（转—停—转），进一步降低任何可能的碰撞风险[5]。

Q3：过滤系统怎么知道该调到什么精度？
取决于下游客户的清洁度验收标准。如果客户按 ISO 16232 的 CCC 代码验收，则过滤精度应至少覆盖最小计数粒径（通常是 5μm 或客户指定的起始尺寸）；如果只做外观检查和功能性清洁，100μm 级别的粗过滤可能就已足够。建议在设备调试阶段送样至第三方实验室做清洁度检测，根据实测数据反推最优过滤配置[1][2]。

Q4：碳氢清洗安全吗？会不会有爆炸风险？
正规设计的真空碳氢清洗设备全程在受控真空环境下运行，腔体内氧气含量被抽除至低于爆炸极限，且配备多重安全联锁（温度超限停机、真空异常报警、浓度监测等）。鑫承诺作为 T/QX009 团体标准的起草单位，设备的安全设计符合行业标准要求。日常操作中只需按规定定期检查密封件和通风系统即可[4][5]。

Q5：这台设备适合什么产能规模？
适用于日产量从几十件到数千件的中小型批量生产场景。具体节拍取决于工件尺寸、装载量和设定的工艺链长度，标准型号的单循环时间通常在 15～40 分钟之间，可通过多工位并行或增加腔体数量来提升 throughput。建议根据实际产能需求与厂家确认具体型号的节拍参数[5]。
