信息摘要
微弧氧化（MAO），又称等离子体电解氧化（PEO），是在电解液中利用微弧放电，让铝、镁、钛等金属表面原位生成氧化物陶瓷膜层的技术。它不是把阳极氧化时间延长，也不是在基体上覆盖涂层：膜层来自基体转化与放电反应，常见孔隙与重熔凝固形貌，需要按使用目标评价。本文从成膜原理、膜层结构、与阳极氧化的差异、应用边界到质量评价逐段展开。
1. 微弧氧化到底是什么：不是简单“把膜做厚”
微弧氧化的核心，是在金属—电解液界面引入可控的微弧放电，让表面氧化物经历局部反应、重熔和快速凝固，最终形成具有陶瓷特征的膜层。[1] 它起源于阳极氧化，但不能理解为把普通阳极氧化的时间延长。
这一工艺有三个关键特征：
- 原位转化：膜层主要由基体金属及其合金元素参与形成，并非完全依赖外加涂层材料。
- 放电驱动：强电场使已经形成的氧化膜局部击穿，微弧放电成为后续成膜的重要条件。
- 组成可设计：电解液中的部分组分也可能进入膜层，因此材料、电解液和电参数需要共同设计。[1]
微弧氧化常用于铝、镁、钛、锆等金属及其合金，但“可以处理”不代表任意牌号都能套用同一套参数。基体成分会改变膜层生长、相组成和缺陷分布。[3]
2. 从钝化膜到陶瓷膜：微弧氧化如何成膜

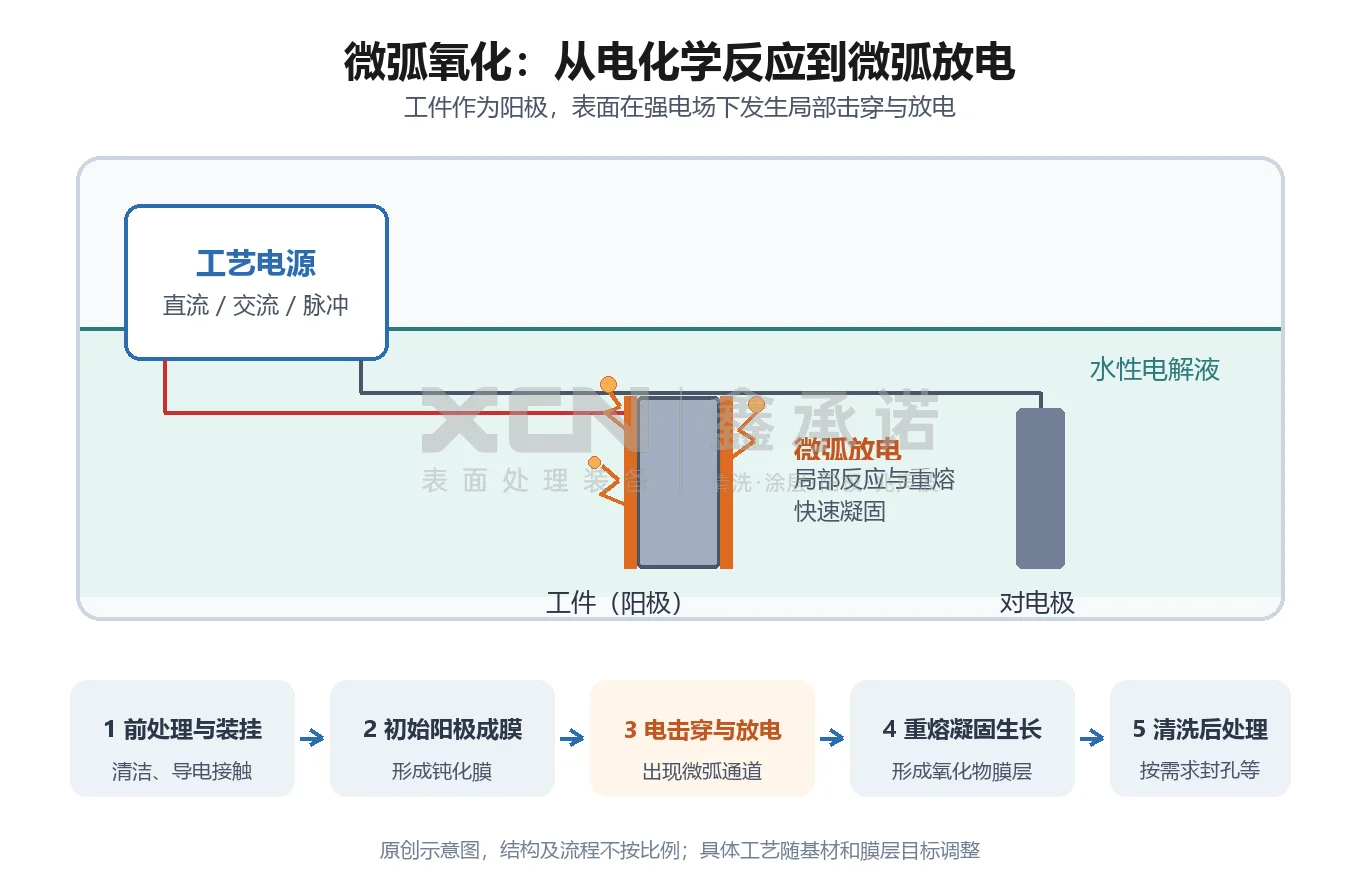

微弧氧化的成膜链条可概括为“先形成钝化膜，再发生局部击穿，随后通过反复放电与凝固让膜层生长”。放电形态还会随处理阶段变化，不能只用某一个时间点的现象判断全过程。[2]
- 前处理与装挂：去除表面油污和污染物，并保证工件与电源之间具有稳定导电接触。
- 初始阳极成膜：工件在电解液中作为阳极，表面先形成较薄的氧化物或氢氧化物钝化膜。
- 电击穿与微弧放电：随着电场增强，薄弱区域发生击穿，出现离散的火花或微弧放电。[1]
- 重熔、凝固与继续生长：放电通道附近发生局部高温反应，氧化物经历重熔并在电解液环境中快速凝固；新的放电又在其他薄弱位置出现。
- 清洗与后处理：根据耐蚀、摩擦或后续涂装要求，决定是否进行封孔、去除疏松外层或其他处理。[1]
3. 膜层为什么常见孔隙：从显微形貌看结构
微弧氧化膜层出现孔隙，首先与其放电成膜机制有关，不能见到孔隙就直接判定为质量不合格。放电通道、气体逸出以及熔融氧化物的快速凝固，都可能在表面留下孔洞、火山口状或熔融凝固样貌。[1]

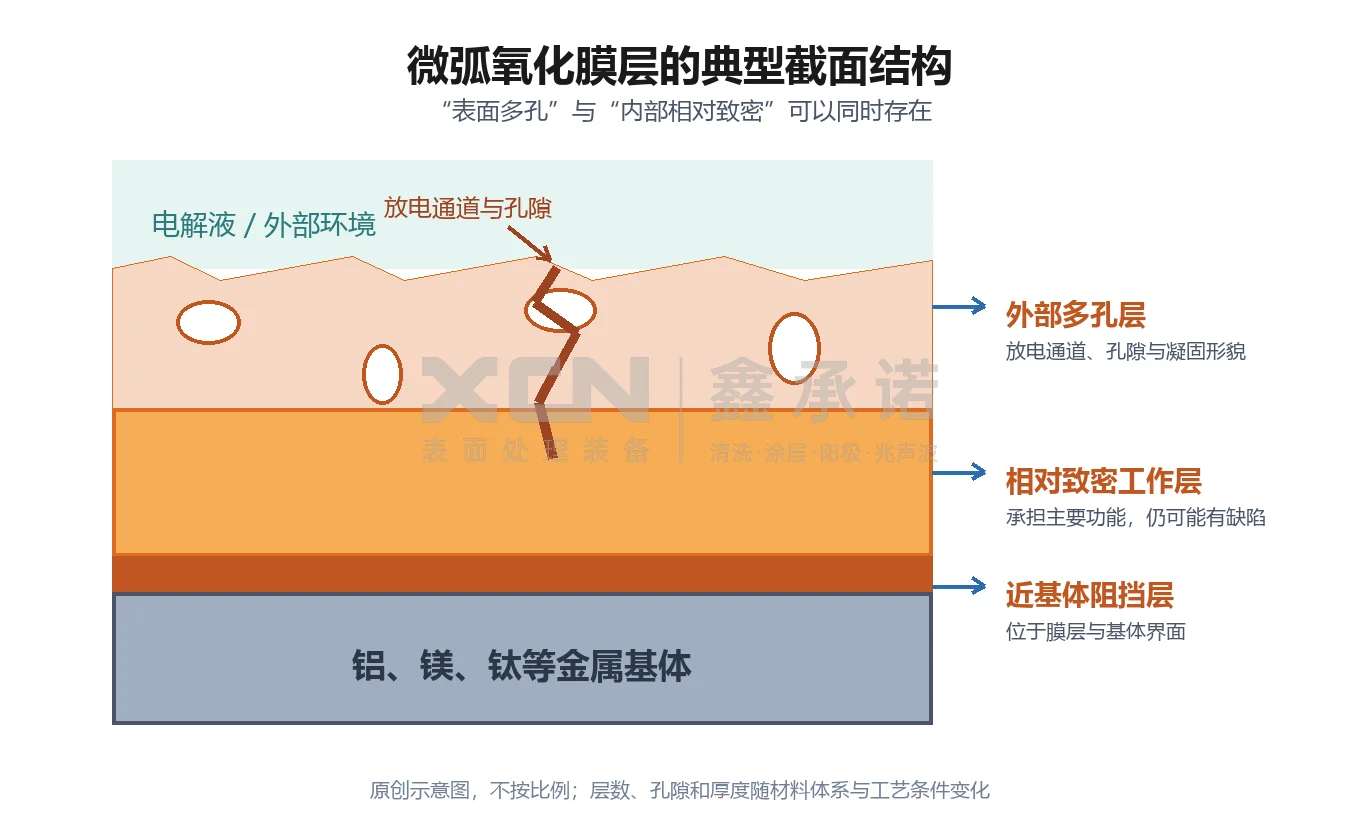

典型膜层可理解为外部较多孔的区域、相对致密的工作层，以及靠近基体的阻挡层；实际层数和缺陷分布会随基材与工艺改变。[1][3] 因此，“表面多孔”和“内部相对致密”并不矛盾，也不能把微弧氧化膜笼统描述为完全致密。

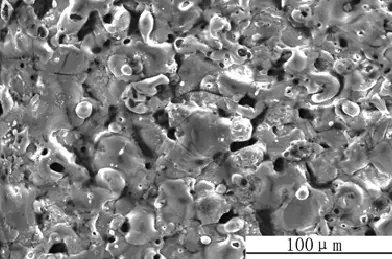

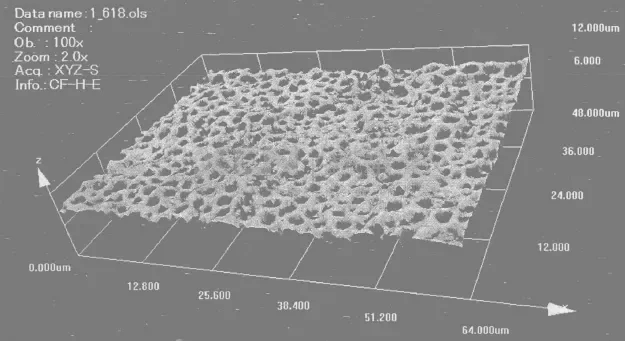

表面显微图适合观察平面形貌，例如孔隙、裂纹和熔融凝固特征；三维轮廓图则用于观察表面起伏。两类图像可以互补，但都不能单独证明膜厚、硬度或耐蚀性。
4. 微弧氧化与阳极氧化有什么区别
两者都包含电化学成膜过程，主要分界在于微弧氧化进一步进入了氧化膜击穿和微弧放电阶段。[1][4] 它们不是简单的先进与落后关系，而是面向不同功能目标的工艺选择。
| 对比维度 | 常规阳极氧化 | 微弧氧化（MAO/PEO） |
|---|---|---|
| 成膜机制 | 以阳极极化下的电化学氧化为主 | 在阳极成膜基础上发生局部电击穿与微弧放电 |
| 膜层来源 | 主要由基体转化形成氧化物 | 基体转化为主，电解液组分也可参与膜层构成 |
| 典型结构 | 阻挡层与多孔氧化膜等结构，依工艺而异 | 常见外部多孔区、相对致密工作层和近基体阻挡层 |
| 表面形貌 | 可兼顾较细致的装饰外观，取决于前处理与工艺 | 常见放电通道、孔隙和重熔凝固形貌 |
| 控制重点 | 电解液、温度、电流与时间等 | 还需重点控制放电状态、供电方式及其与膜层生长的匹配 |
| 后处理 | 可按耐蚀或外观要求封孔、染色等 | 可按工况封孔、复合涂覆或去除部分疏松外层 |
| 适用思路 | 重视常规防护、装饰和成熟工艺链时优先考虑 | 需要陶瓷化功能表面，并能接受相应形貌与工艺投入时评估 |
如果目标是装饰外观、常规防护或成熟量产，阳极氧化仍有明确价值；如果更关注耐磨、防护或其他陶瓷膜功能，则可以把微弧氧化纳入验证。最终选择应回到基材、工况、尺寸和成本边界。
5. 适用场景与工程边界
微弧氧化适合被当作一种功能表面设计工具，而不是所有轻金属零件的通用答案。其应用可围绕耐磨、防护、绝缘、热控或生物功能等目标展开，但不同目标对膜层结构的要求并不相同。[1]
- 可以优先评估的场景：铝、镁、钛等轻合金需要陶瓷化表面，且零件工况确实需要膜层功能提升。
- 需要同步验证的场景：对开放孔隙敏感的耐蚀工况，应评估封孔或复合处理；对摩擦表面敏感的场景，应评估外层形貌和后加工。
- 不宜只看性能名称的场景：对外观细腻度、尺寸变化、处理能耗或生产节拍有严格限制时，应与其他表面工艺并行比较。
工程化方案通常要同时管理电源输出、电解液状态、槽液温度、工装接触、处理时间和过程记录。某一合金或实验室样件上的参数不能直接照搬到另一材料体系；过度放电还可能增加缺陷，而不是无限提升膜层质量。[1][3]
6. 质量评价应该看哪些项目
微弧氧化膜层质量不能只用“表面有没有孔”或“膜层越厚越好”判断，应建立结构观察与使用性能相结合的检测组合。
- 膜厚与均匀性：确认整体厚度及不同位置的差异，并关注尺寸变化。
- 表面与截面结构：结合表面显微观察、三维轮廓和截面检查，识别孔隙、裂纹及疏松区域。
- 结合与机械性能：按工况选择结合力、硬度或耐磨评价，不脱离试验条件比较数值。
- 耐蚀与后处理效果：根据实际介质和服役方式验证，开放孔隙较多时同步评价封孔或复合层。
- 批次一致性：记录材料牌号、前处理、电参数、电解液状态与后处理，避免只保留最终样品结果。
常见问题
Q1：微弧氧化和等离子体电解氧化是一回事吗？
是。微弧氧化（MAO）与等离子体电解氧化（PEO）通常指同一类工艺，不同文献还可能使用阳极火花沉积等名称。[1]
Q2：微弧氧化膜层有孔，是不是说明质量差？
不一定。孔隙与放电通道和快速凝固过程有关，关键在于其尺寸、连通性、分布及是否满足工况；耐蚀要求较高时，还需评估封孔或复合处理。[1][3]
Q3：微弧氧化可以用于任何金属吗？
不可以这样理解。常见对象是铝、镁、钛、锆等金属及其合金，具体是否可行还取决于材料钝化行为、合金组成和电解液体系。[1][3]
Q4：微弧氧化后一定要封孔吗？
不一定。封孔取决于耐蚀目标、孔隙状态和后续涂层设计；部分摩擦应用还可能更关注疏松外层的去除，而不是单独增加封孔步骤。[1]
